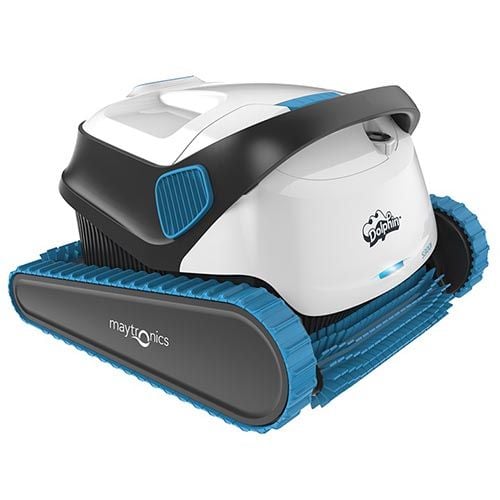

• Otomatik Havuz Süpürgesinin Parçaları S300i Model Otomatik Havuz Süpürgesi

S300i Model Otomatik Havuz Süpürgesi Güç Ünitesi

Filtre


Araba

• S300i Model Otomatik Havuz Süpürgesinin Kullanımı

• Kurulum

Kablo uzatılır ve kablo üzerinde kıvrılma varsa düzeltilir.

Otomatik havuz süpürgesinin arabası ve güç ünitesi havuzun uzun kenarının ortasına gelecek şekilde pozisyonlandırılmalıdır.

Güç ünitesi kapalı pozisyondayken güç kablosu fişe takılır.

Yüzer kablonun trafoya takılacak olan soketinde bulunan diş güç ünitesindeki yuvaya gelecek şekilde takılarak somunu saat yönünde sıkılmalıdır.

-      Otomatik Havuz Süpürgesini Havuza Atma

Ürün havuza şekilde görüldüğü gibi bırakılır ve robotun içinde bulunan havanın boşalarak su

dolması beklenir. Robotun içine hava dolunca robot dibe batar ve yüzeye tutunur. Robotu suya bırakırken yüzer kablonun herhangi bir engele takılmadığından emin olunmalıdır.

Güç ünitesi açılınca belirlenen temizlik süresinin sonuna kadar robot çalışacaktır.

-      Gösterge Lambaları

-      Havuzdan Çıkarma

Güç ünitesini kapatın ve fişten çekin.

Yüzer kabloyu kullanarak otomatik havuz süpürgesinin havuz kenarına kadar çekin ve tutamağı kullanarak havuzdan çıkarın.
Havuz robotunu kablosundan çekerek havuz dışına çıkarılmamalıdır, kabloya ve motora giren sokete zarar verilebilir.

Robot sudan çıkarıldıktan sonra havuz kenarına koyulur ve robot içerisinde bulunan suyun boşalması beklenir.

MyDolphin Akıllı Telefon Uygulaması Kullanma Talimatı
Otomatik havuz süpürgelerinde Maytronics farkıyla ilk defa akıllı telefon uygulaması kullanılmaktadır. Akıllı telefon uygulamasıyla kullanıcılar robotlarını uzaktan kumanda ederler ve birçok temizlik parametresini ayaralayabilirler. MyDolphin akıllı telefon uygulaması robotunuza Bluetooth ile bağlanarak kullanılmasını sağlar. Bu uygulama Android işletim sistemleri için Google Play’den Iphone için Iphone Store’den indirilebilir.

İlk Kullanım:

• Robotun suyun içerisinde, trafonun tüm bağlantılarının yapılmış ve fişe takıldığından emin olunmalıdır. Program açıldığında sistem tanılama işlemi gerçekleşip solda gösterilen ekran görünecektir.
• Kullanılan akıllı telefonda bluetooth’un açık olduğundan emin olun. Program çalıştırıldığında telefon yakın mesafede bir S300i model robot arayacaktır. Uygulama robotu bulduğunda sağda görülen ekran çıkacaktır ve bu ekranda robotun modeli ve seri numarası gösterilmektedir.
• Ekranda seri numarası ile gösterilen robotun üzerine dokunulmalıdır. Ekran mail adresini sorduğunda girilerek kayıt işlemi gerkeçekleştirilir.

Gösterge Paneli Ekranı

Yukarıda verilen işlem basamakları geçildikten sonra solda bulunan ekran telefonda görünecektir. Bu ekran sayesinde hızlı programlama ve kurulum gerçekleştirlebilir. Ana ekranda kullanım durumu, kalan çalışma süresi ve seçilmiş temizlik seçenekleri gösterilmektedir. Alt tarafta görülen butonlar temizlik sırasında değiştirilebilecek ayarlara ulaşımı sağlar.

Clean Mode – Temizlik Modu Manual Drive – Elle Kullanım Cycle Time – Temizlik Süresi

Weekly Tİmer – Haftalık Temizlik Zamanlayıcısı Info & Links
Delay Mode – Gecikme Modu

-      Uygulama Özellikleri Weekly Timer (Haftalık zamanlayıcı)

Sadece Dolphin’in sunduğu bu özellik ile hafta içerisinde gün gün temizliğe başlama saatleri ayarlanabilir ve kullanıcı her günün temizliğe başlama saatini kendisi programlar. Ayarlanan saatte fişe takılı, güç ünitesinin açık ve robotun havuzun içerisinde olması yeterlidir. Robot kendisi çalışmaya başlar. Ayarlanan bu programın bir defalık veya her hafta tekrarlanması için ‘Repeat every week’ yazan yazının yanındaki kutuya dokunulması yeterlidir.

Manual Navigation (Elle Kullanım)

Robotu havuzun belli bölgesine kullanıcı kendisi götürmek isterse bu özellik ile robot uzaktan kumanda edilerek istenen bölgeye gönderilir. Solda bulunan resimde görülen yuvarlak ileri, geri, sağ ve sol hareket ettirilerek robot kumanda edilir. Bunun yanında ‘Tilt mode’ yazan yazının yanındaki yuvarlak sola çekilerek telefonu öne, arkaya, sağa ve sola eğilerek hareket yönü belirlenir.

Clean Modes (Temizlik Modu)

Otomatik temizliğe ek olarak otomatik temizlikteki bazı ayarları yapmayı MyDolphin uygulaması kullanıcılara sunmaktadır. Bu sayede kullanıcılar daha uygun ve spesifik temizlik imkanı bulmaktadır. Örnek olarak sadece yer (floor only) modunda robot duvarları ovalamakla zaman harcamadan zeminde bulunan istenmeyen partikülleri temizlemeye odaklanır. Regular (düzenli) temizlik ile duvar ve yerlerde yüksek temizlik elde edilir. Ultra Clean özelliği robotun yavaş hareketi ile daha iyi bir temizlik elde edilmesi sağlanır.
Waterline seçeneği robotun su hattı ve duvarlarda dolaşmasını sağlar. Fast mode ile robot sadece tabanı daha hızlı hareket ederek temizler ve 1 saat çalışır.

Cycle Time (Temizlik Süresi)

Temizlik süresini ayarlama özelliği ile robotunuzun otomatik modda kaç saat çalışması gerektiği ayarlanabilir. Seçenekler 1,5 2,0 ve 2,5 saattir.
Robotun kaç saat çalışacağı bu üç seçenek içerisinden duruma göre seçilebilir.

Operation Delay (Gecikme süresi)

Kullanıcının talebine göre MyDolphin uygulaması 0 ile 6 saat arasında gecikme süresi ayarlanabilir. Robot bu ayarlanan süre boyunca çalışmaz ve geri sayar. Geri sayımın sonunda en son ayarlanan temizlik parametrelerine göre çalışmaya başlar.

İleri Güç Ünitesi Özellikleri

Temel Kullanım:

• Güç ünitesinin güç kablosu elektriğe bağlanır.
• Açma/Kapatma düğmesine basılarak güç ünitesi açılır. Led ışıklar yanar ve robot çalışmaya başlar.

Eğer MyDolphin veya güç ünitesi üzerindeki tuşlar kullanılarak programlama yapılmadıysa robot fabrika ayarlarında çalışır.

• İleriki bölümlerde anlatıldığı gibi güç ünitesi üzerinden programlama yapılabilir.

-      Haftalık Zamanlayıcı:

İleri teknoloji güç ünitesi kullanıcılara güç ünitesi üzerinden haftalık temizlik programı oluşturma imkanı sunar.
Güç ünitesi açıldığında kullanıcı solda görülen tuşa basarak haftalık çalışma programını oluşturabilir. Haftalık çalışma programı güç ünitesi üzerinden aşağıda anlatılan şekilde oluşturulabilir.

Tuşa bir kere basınca ve güç ünitesi üzerinde soldaki 1 simgesinin altındaki led yanıyorsa robot çalışmaya başlar ve 7 gün boyunca hergün aynı saatte çalışır.
Tuşa iki kere basınca ve güç ünitesi üzerinde soldaki 2 simgesinin altındaki led yanıyorsa robot
çalışmaya başlar ve 7 gün boyunca 2 günde 1 aynı saatte çalışır

Tuşa bir kere basınca ve güç ünitesi üzerinde soldaki 3 simgesinin altındaki led yanıyorsa robot çalışmaya başlar ve 7 gün boyunca 3 günde 1 aynı saatte çalışır

Not: Düğmeye 4. Basışta tüm ledler söner ve haftalık çalışma programı iptal edilmiş olur.

-      Regular – Fast Mode:
S300i model havuz robotu kullanıcılara standart temizlik yerine hızlı temizlik imkanı sunar.
   Simgesi yandığında robot regular (düzenli) temizlik modunda çalışıyor anlamına gelir.
   Simgesi yandığında robot fast (hızlı) temizlik modunda çalışıyor anlamına gelir. Bu modda robot 1 saat çalışır ve sadece tabanı temizler.

Not: Fast (hızlı) mod seçildiğinde robot her çalıştığında güç ünitesi veya akıllı telefon ile düzeltilmediği sürece o modda çalışacaktır. Değiştirmek içi şekildeki düğmeye basılmalıdır.

• Delayed (Gecikme):

S300i model havuz robotu kullanıcıları gecikmeli başlama imkanı sunar. Bu sayede kimyasallar havuzda asılı kalan pislikleri çökeltince robotu çalıştırmak için havuzun başında bekleme zorunluluğu ortadan kalkmış olur.
Güç ünitesi açıkken bu tuşa basarak robot 2 saatlik gecikmeye alınır. Soldaki resimde görülen simgenin altındaki ledli ışık yanıyor ise robot gecikmede çalışıyor anlamına gelir ve açma / kapatma tuşu da yanıp söner.

Bu özellik 1 defalık bir özelliktir, güç ünitesi her çalıştığında gecikme ile başlamaz.

Bluetooth ve Akıllı Telefon Bağlantı simgeleri

Çoklu Filtre Sepeti Temizliği

Robotun güç ünitesinin kapalı olduğundan ve fişinin çekilmiş olduğundan emin olun. Filtrelerin ve sepetin her temizlik sonrasında temizlenmesi önerilir.
Not: Filtre panellerinin filtre kurumandan önce temizlenmesi gerekir.

Kullanım sonrası filtreyi çıkarma ve temizliği

Filtre kapağı şekilde görüldüğü gibi açılır.                     Filtre kapağı açıldığında filtre tutamağı kalkacaktır.

-      Periyodik Filtre Temizliği ( En az ayda bir defa yapılması önerilir)

Filtre tutamağı aşağıya bastırılır ve iç ağ filtre çıkarılır.

Paneller parmakla bastırılarak 1 numaradan
başlanarak çıkarılır.                                   Paneller 2-3-4 numaraları
takip edilerek çıkarılır.


Hortumdan su fışkırtılarak paneller temizlenir.                  Paneller 4-3-2-1 numaraları izlenerek
çerçeve üzerinde birleştirilir.

Temizlenen filtre sepeti robotta alındığı yerine koyulur ve kapağı kapatılır.

Fan Temizliği

Robotun güç ünitesinin kapalı olduğundan ve fişinin çekilmiş olduğundan emin olun.

Eğer fana herhangi bir pislik girdiyse ve çalışmasına engel oluyorsa aşağıdaki adımlar izlenerek temizlenebilir.

Fan temizliği yapıldıktan sonra aşağıdaki adımlar izlenerek parçalar birleştirilir.

• Sezon Dışı Depolama

Eğer otomatik havuz süpürgesi uzun bir süre çalıştırılmayacaksa aşağıda verilen depolamaya hazırlık adımları izlenerek depolanmalıdır.

• Otomatik havuz süpürgesinin içerisinde su kalmadığından emin olunmalıdır.
• Filtre ve panelleri düzgünce temizlenerek yerine yerleştirilmelidir.
• Kabloda herhangi bir gerilim ve karışıklık olmayacak şekilde toplanmalıdır.
• Robot direk güneş ışığına, yağmura ve dona maruz kalmayacağı korunaklı ve 5-45 °C sıcaklığında bir yerde muhafaza edilmelidir.

Sık Görülen Arızalar

Eğer aşağıda verilen öneriler problemin çözülmesini sağlamadıysa teknik servis ile iletişime geçiniz.
